F-CLS Process
(Final Compact Lamella Type Settling TanK)
하∙폐수처리장의 2차처리(생물학적 처리)공정의 최종처리단계로 경사판을 이용한 최종침전시설
기술의 특징
●고속의 고액분리로 균등한 수질조건을 유지하여 생물학적 처리공정의 안정적인 처리수 확보
●일반적인 최종침전시설에 비해 수면적 부하율을 증대시켜 소요면적 저감할 수 있음.
| ▪ 소요 부지면적 : 일반 최종침전지의 1/2~1/3 | |||
|---|---|---|---|
| 구 분 | Conventional Clarifier | F-CLS | |
| 유체흐름 방식 | 수평류식 | 상향류식 | |
| 슬러지 수집기 | 체인 플라이트식 | 중심구동 회전식 | |
|
수면적 부하 (㎥/㎡•day) |
15 ~ 25 | 45 ~ 65 | |
| 침전 시간 (min) | 180 ~ 300 | 120 ~ 180 | |
주요 장점
●하∙폐수 처리장의 집약화, 지하화에 적합한 Compact한 구조
●경사판을 이용한 고액분리 방식으로 부유물의 유출 위험성 완전 제어
●입자성 물질의 침전에 적합한 수리학적 층류 흐름 유도
●침전조 내 밀도류나 유속에 의한 편류 현상 억제
●일반 기존 최종 침전시설에 비해 공사비 및 운영비 절감
●경사판을 이용한 고액분리 방식으로 부유물의 유출 위험성 완전 제어
●입자성 물질의 침전에 적합한 수리학적 층류 흐름 유도
●침전조 내 밀도류나 유속에 의한 편류 현상 억제
●일반 기존 최종 침전시설에 비해 공사비 및 운영비 절감

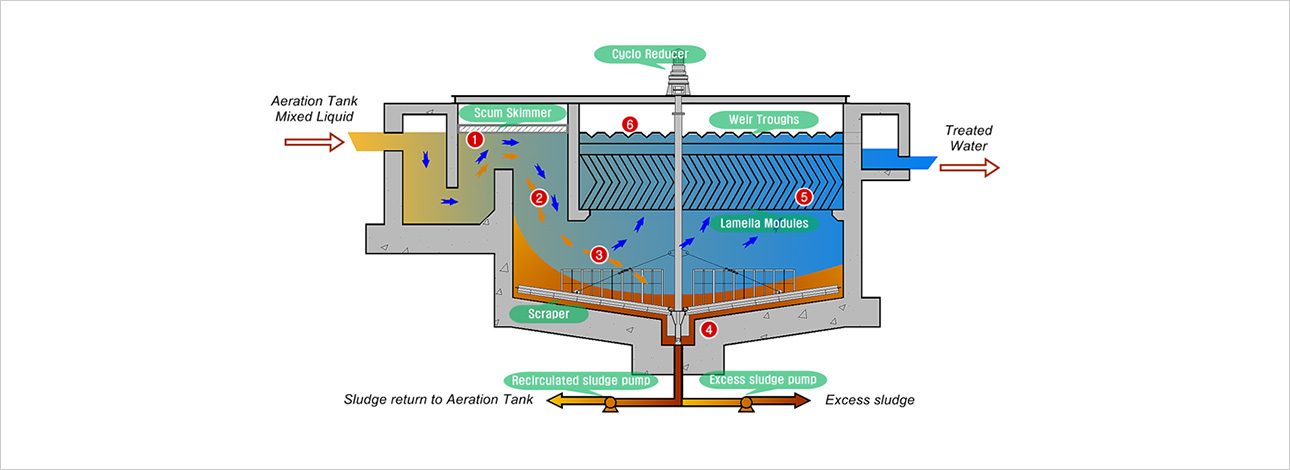

기술의 설명
-
- 1) Scum skimmer
-
●유입단계에서 부상한 부유물(Scum, 비중이 가벼운 부상물질 등)을 제거
- 2) 유입구조
- ●경사판침전조 내 유입시 밀도류나 편류의 영향을 최소화한 구조
- 3) 침전조 내부
- ●유입되는 유체가 침전슬러지 계면층을 통과하면서 응결 및 체거름 작용을 통한 입자의 조대화
-
- 4) Scraper
- ●고액분리된 고밀도의 침전슬러지는 중심 구동형 수집기에 의해 중앙 Hoper로 수집
- 5) Lamella modules
-
●경사판 내 유체흐름이 층류로 형성될 수 있도록 경사판 구조를 적용하여
가장 안정적인 흐름을 확보하고 밀도류나 유체유속에 의한 편류현상 방지
- 6) Weir troughs
- ●처리수 집수장치의 균등한 배치로 부유물 유출 방지
